ZS型不锈钢卧式单级离心泵

一、产品概述:


ZS型不锈钢卧式单级离心泵采用不锈钢板冲压胀型焊接等先进工艺制成，是国内首创的新一代离心泵，可替代传统的IS泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。


二、产品应用:


ZS型不锈钢卧式单级离心泵是一种适应范围较广的多功能产品，可以输送各种包括水或工业液体在内的不同介质，适用于不同温度、流量和压力范围。其典型应用主要包括以下方面：
供水：水厂过滤、输送及分区送水和主管增压；
工业增压：流程水系统、清洗系统；
工业液体输送：锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送；
水处理：蒸馏系统或分离器、游泳池等；
农田灌溉、石油化工、医药卫生等。


三、安装条件:


ZS型不锈钢卧式单级离心泵为泵轴直联型联结，由泵、泵轴和标准电机组成：
1）泵应安装在通风且防冰冻的地方；
2）泵的安装要保证在使用时泵不受系统管路的张力影响；
3）如果泵安装在户外，必须配置合适的外罩以防止电气元件进水或凝露；
4）为了方便于检查和维修，在机组的周围应必须留有足够的空间；
5）电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害；
6）泵应水平安装在基座上，水平方向为泵的吸入口，垂直方向为泵的排出口。


四、运行条件:


清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体；

常温型－15℃至+70℃
热水型+70℃至+110℃
环境温度最高+40℃；
最高海拔1000米
系统最高压力10bar


五、电机:


电机为全封闭、风冷式二极标准电机；
防护等级：IP55；
绝缘等级：F；
标准电压：50Hz 1×220V
3×380V

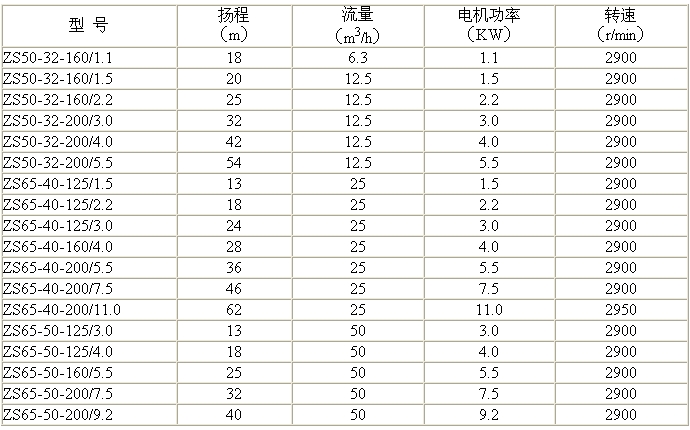

六、型号含义:


Z     S   65 — 50 — 200 — 11.0
— — —   —  —    —
│  │  │       │     │         └─ 电机功率（kW）
│ │   │   │     └────叶轮名义直径（mm）
│ │   │       └────── 排出口直径（mm）
│ │   └─────────吸入口直径（mm）
│ └────────── 加长轴（mm）
└─────────── 不锈钢卧式单级离心泵
